CHARGEMENT ET DÉCHARGEMENT DE CONTAINERS

Système de Déchargement Manuel (SDM)

avec Réglage Pneumatique de la Hauteur

Composé de:

• un système de fourches
• une plateforme démontable avec hauteur ajustable

Système valide pour décharger containers de 20’ et de 40’, agissant au moyen de courtes fourches ou avec les fourches plus les rallonges.

Images et Description

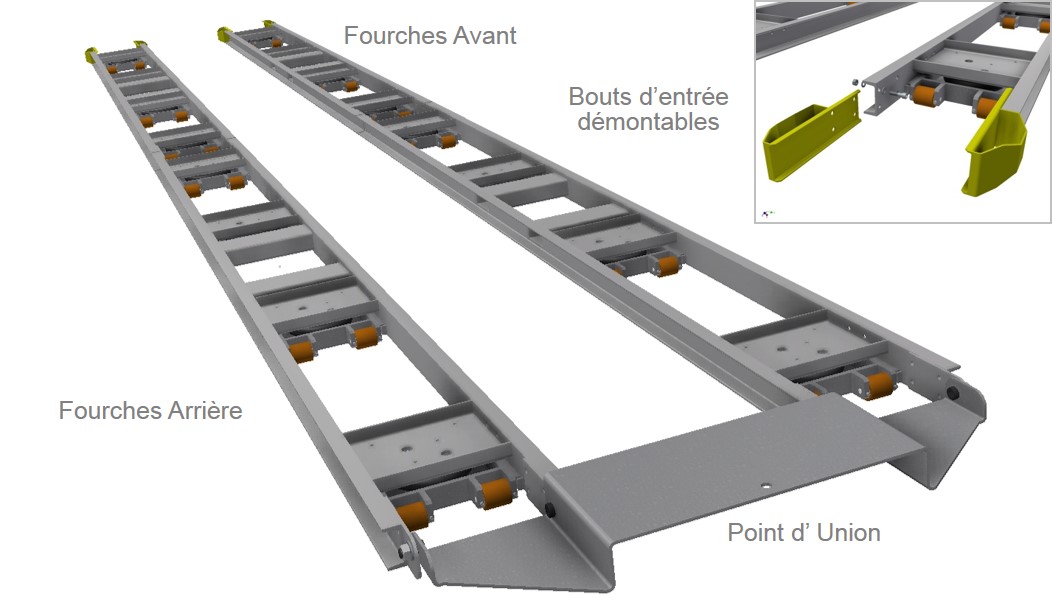

Le système peut se démonter en plusieurs éléments pour faciliter son transport à l’intérieur d’un container maritime de 40'

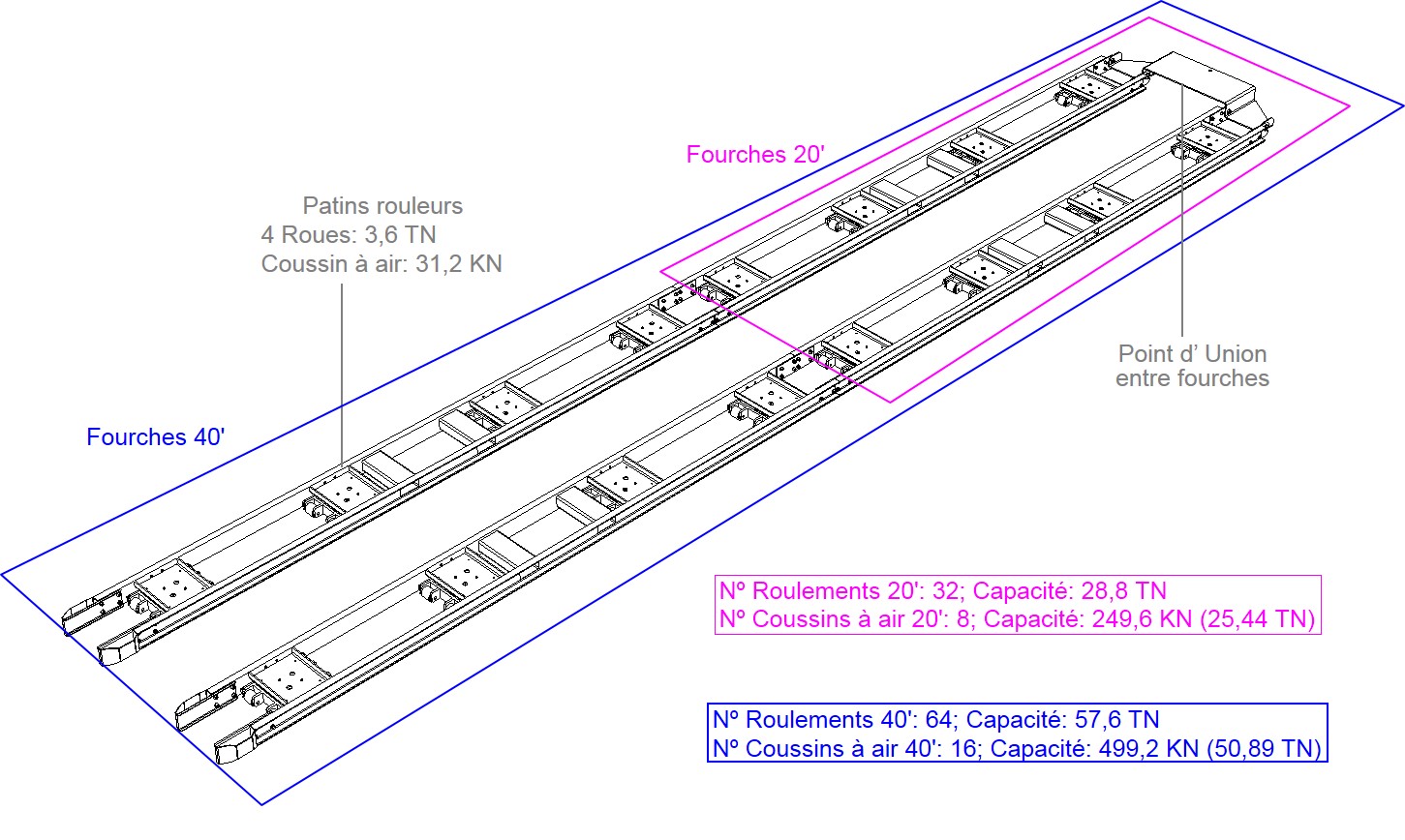

Capacités des roulements et diapresses

Union des Fourches au moyen de 8 vis et 2 plaques intérieures







Plateforme Démontable

avec Hauteur Réglable Manuellement

Description et instructions de montage





• En plaçant le SDM sur cette plateforme et en le tirant à l’aide d’un chariot élévateur ou treuil, on peut décharger les Containers de 20' et de 40'.

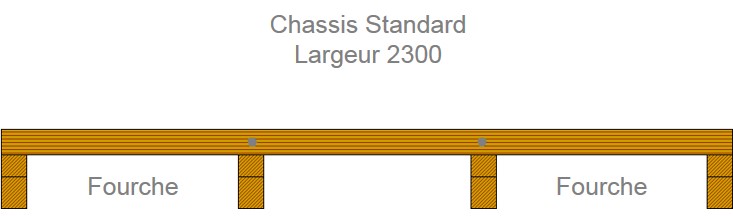

• Les fourches doivent passer sous le chassis. Une fois qu’elles sont placées dessous, un compresseur nous permettra de gonfler les coussins à air de façon à élever le chassis avec sa charge dessus.
• A partir de ce moment, on peut tirer le SDM jusqu’à en extraire complètement sa charge.
• La plateforme est equipée de béquilles réglables en hauteur pour arriver au même niveau de celles du véhicule.
